1.转向与传动合为一体的减速箱，结构紧凑，驱动桥即转向桥，单驱动轮设计，实现行驶和转向不需要复杂的差速器。选用大容量、优质品牌的蓄电池，确保满负荷运作。
2.整车系统采用80 V 三项交流电技术，确保整车工作状态低电流，节能高效，全交流系统的运用大大延长了电机的使用寿命，整车的安全性、可靠性得到保障。

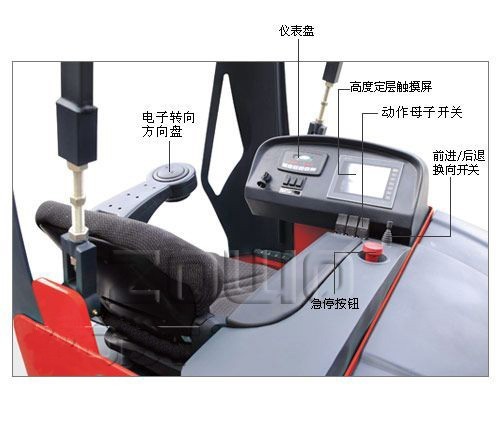

3.负载感应电磁比例控制系统改变传统手动阀模块形式，通过母子开关（霍尔开关）按的倾斜角度的大小可以控制侧移、旋转、起升速度的快慢，并且分体阀组形式。
4.三向堆垛叉车采用全交流控制器、高效率、低噪音,
5. 框架式门架设计与H型钢组合，保证整车的稳定性，非常适合现代化高层立体仓库使用。
|
货 号 |
FN2014-T1 |
FN2014-T2 |
||
|
规格 |

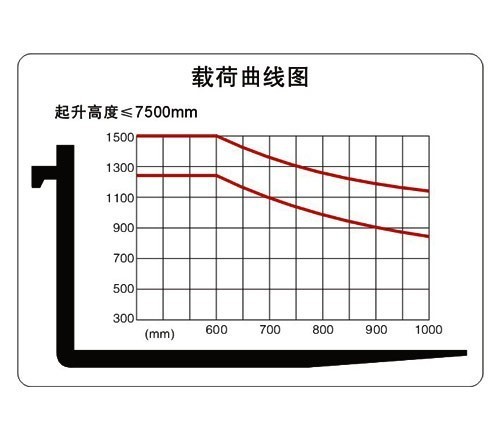

载重量/额定负荷 |
kg |
1250 |
1500 |
|
载荷中心距(C) |
mm |
600 |
600 |
|
|
前轮中心至旋转中心距离(X) |
mm |
838.5 |
880 |
|
|
轴距(y) |
mm |
1764 |
2094 |
|
|
重量 |
整车重量(含电池) |
kg |
7822 |
8637 |
|
车轴载荷，载货前/后 |
kg |
6190/2432 |
7260/2852 |
|
|
车轴载荷，空载前/后 |
kg |
4693/3129 |
5287/3525 |
|
|
轮胎 |
轮胎材质 |
EHC |
EHC |
|
|
轮胎尺寸 |
285×100/285×108 |
285×100/285×108 |
||
|
轮胎尺寸(驱动) |
400×160 |
400×160 |
||
|
轮胎数量，前/后(x=驱动轮) |
2(out)/2(in)/1x |
2(out)/2(in)/1x |
||
|
轮距 |
mm |
1400 |
1400 |
|
|
基本尺寸 |

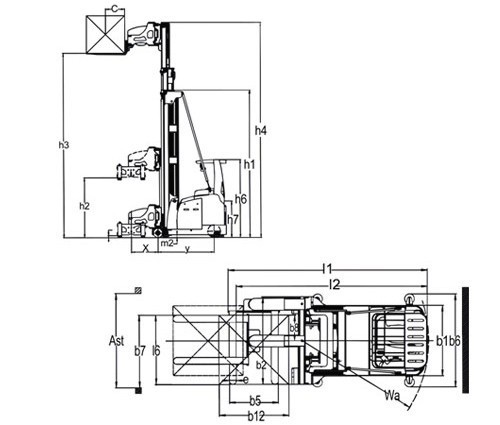

门架净高(h1) |
mm |
4510 |
4510 |
|
起升高度(h3) |
mm |
10000 |
10000 |
|
|
门架作业高度(h4) |
mm |
11070 |
11070 |
|
|
护顶架高度(h6) |
mm |
2461 |
2461 |
|
|
座椅高度(h7) |
mm |
1210 |
1210 |
|
|
整车长度（空载）(l1) |
mm |
3428 |
3716 |
|
|
整车至货叉表面的长度(l2) |
mm |
3170 |
3535 |
|
|
整车宽度(b1/b2) |
mm |
1210/1502 |
1210/1502 |
|
|
货叉规格(s/e/l) |
mm |
40/122/1200 |
40/122/1200 |
|
|
货叉标准 |
2/A |
2/A |
||
|
叉架板宽度 |
mm |
880 |
880 |
|
|
货叉调节宽度 |
mm |
845 |
845 |
|
|
延长，横向(b7) |
mm |
1270 |
1270 |
|
|
满载门架离地间隙(m1) |
mm |
90 |
90 |
|
|
离地空隙(m2) |
mm |
90 |
90 |
|
|

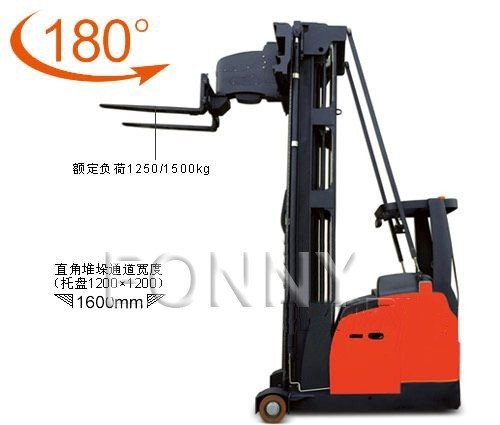

直角堆垛通道宽度（托盘1200×1200）(Ast) |
mm |
1600 |
1600 |
|
|
转弯半径(Wa) |
mm |
2175 |
2500 |
|
|
托盘宽度(b12) |
mm |
1200 |
1200 |
|
|
托盘长度(l6) |
mm |
1200 |
1200 |
|
|
驾驶操作净高 |
mm |
1130 |
1130 |
|
|
性能 |
行驶速度，载货/空载 |
km/h |
10.5/10.5 |
10.5/10.5 |
|
起升速度，载货/空载 |
mm/s |
320/380 |
320/380 |
|
|
降低速度，载货/空载 |
mm/s |
460/480 |
460/480 |
|
|
爬坡能力，载货/空载 |
% |
6月12日 |
6月12日 |
|
|
行车制动 |
液压制动 |
液压制动 |
||
|
驻车制动 |
电磁制动 |
电磁制动 |
||
|
旋转时间 |
s |
8 |
8 |
|
|
旋转角度 |
° |
180 |
180 |
|
|
侧移时间 |
S |
8 |
8 |
|
|
电气驱动 |
驱动电机额定功率 |
KW |
10 |
10 |
|
起升电机额定功率 |
KW |
12 |
12 |
|
|
蓄电池型号 |
5PZB500E |
5PEZB700E |
||
|
蓄电池电压，额定容量的K5 |
V/Ah |
80/500 |
80/700 |
|
|
蓄电池的重量 |
kg |
1322 |
1947 |
|
|
其它 |
控制器的类型 |
交流 |
交流 |
|
|
音量驱动器 |
dB(A) |
73 |
73 |
|
|
操作方式 |
三向 |
三向 |
||
|
转向类型 |
电子转向 |
电子转向 |
||
