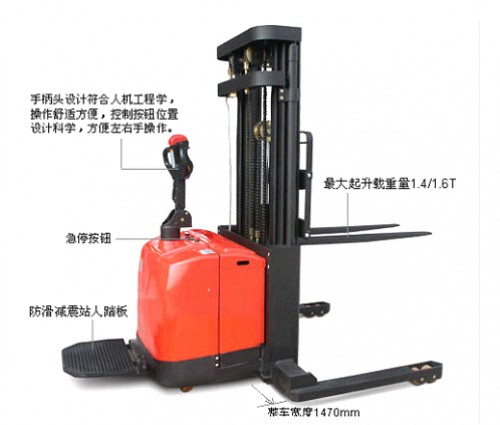

产品配置及特点
① EPS电子助力转向系统——轻便、低噪、更省力，女工也可自如操作；
② 驱动单元浮动机构——确保整车有效减震、稳定可靠；
③ 增力油缸——确保车辆更强的地面附着力，有效防止轮胎打滑；
④ 交流驱动电机——无碳刷、免维护，有效降低维护成本；
⑤ 柯蒂斯控制器——具备无级调速及多项自动保护功能；
⑥ 标配起升电限位功能——减少能量浪费，延长液压系统及相关部件寿命；
⑦ 可选配弯道自动减速装置，进一步提升整车的安全可靠性；
⑧ 可选配高货位限速装置，驾驶人员安全操作。
安全防护
① 驱动单元中间浮动机构，确保车辆具有可靠的稳定性，平稳运行、不倾翻；
② 柯蒂斯控制器具备过压、低压、过流、高温、短路等多种保护功能；

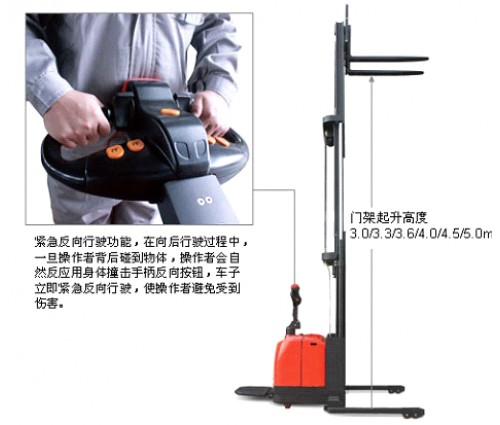

③ 手柄紧急反向按钮，有效预防操作人员受到意外伤害；
④ 车辆具备坡道自制动功能，有效防止遛坡，使用时更加安全、可靠；
⑤ 可选配转弯降速功能，确保车辆在大角度转弯运行时更加稳定和安全；
⑥ 遇到危险时按下红色紧急断电开关，可以迅速切断整车电源，确保安全。
适用范围
电动托盘堆垛车作业方便、平稳、快捷；外型小巧、操作灵活；低噪音，能在商场、超市、仓库、货场、车间等场所作业，尤其适合食品、纺织、印刷等轻工行业使用。
|
操作 |
站驾式 |
货号 |
FN3027-H1 |
FN3027-H2 |
FN3027-H3 |
FN3027-H4 |
FN3027-H5 |
FN3027-H6 |
FN3027-H7 |
|
|
特征 |
驱动单元 |
电动 |
电动 |
电动 |
||||||
|

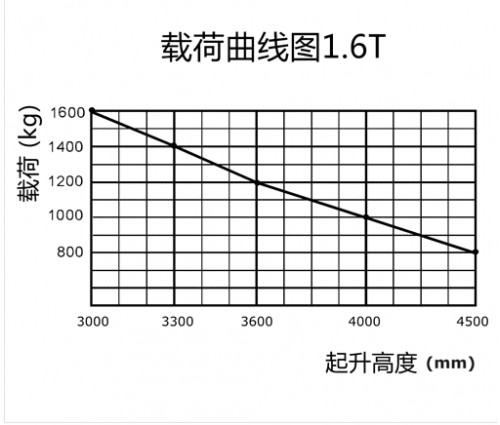

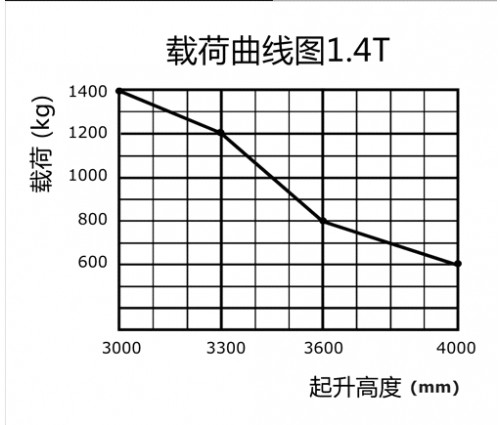

载荷(Q) |
kg |
1400 |
1600 |
1600 |
||||||
|
载荷中心距(c) |
mm |
600 |
600 |
600 |
||||||
|
轴距(y) |
mm |
1310 |
1310 |
1375 |
||||||
|
重量 |
车体自重（含蓄池） |
kg |
1280 |
1330 |
1606 |
|||||
|
轮胎 |
轮胎类型(驱动轮/承载轮) |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
||||||
|
驱动轮尺寸（直径×宽度） |
mm |
Φ248×75 |
Φ248×75 |
Φ248×75 |
||||||
|
承载轮尺寸（直径×宽度） |
mm |
Φ84×70 |
Φ84×70 |
Φ84×70 |
||||||
|
平衡轮尺寸（直径×宽度） |
Φ115×55 |
Φ115×55 |
Φ115×55 |
|||||||
|
驱动轮，平衡轮/承载轮数量 |
1x+ 2/ 4 |
1x+ 2/ 4 |
1x+ 2/ 4 |
|||||||
|
尺寸 |
门架下降后整车高度(h1) |
mm |
1980 |
2500 |
1980 |
2335 |
2135 |
|||
|
标配门架起升高度(h3) |
mm |
3000 |
4000 |
3000 |
3600 |
4000 |
4500 |
5000 |
||
|
门架起升后整车高度(h4) |
mm |
3500 |
4400 |
3500 |
4100 |
4500 |
5000 |
5500 |
||
|
手柄高度(h14 ) |
mm |
1005/ 1450 |
1005/ 1450 |
1005/ 1450 |
||||||
|
支撑腿高度(h8 ) |
mm |
100 |
100 |
100 |
||||||
|
货叉下降后高度(h13) |
mm |
85 |
85 |
85 |
||||||
|
整车长度(l1 ) |
mm |
1995 |
1995 |
2055 |
||||||
|
到货叉垂直面的长度(l2 ) |
mm |
935 |
935 |
935 |
||||||
|
整车宽度(b1/ b2) |
mm |
1470 |
1470 |
1470 |
||||||
|
货叉尺寸(s/e/l ) |
mm |
40/100/1050 |
40/100/1050 |
40/100/1050 |
||||||
|
货叉架宽度(b3) |
mm |
812 |
812 |
812 |
||||||
|

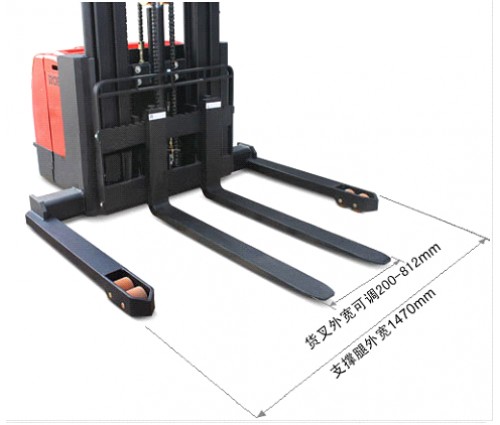

货叉外宽(b5) |
mm |
200/812 |
200/812 |
200/812 |
||||||
|
支撑腿内宽(b4) |
mm |
1270 |
1270 |
1270 |
||||||
|
离地间隙(满载,门架处)(m1) |
mm |
50 |
50 |
50 |
||||||
|
离地间隙(轴距中心处)(m2) |
mm |
50 |
50 |
50 |
||||||
|
通道宽度(带1.0×1.2m托盘)(Ast) |
mm |
2260 |
2260 |
2260 |
||||||
|
通道宽度(带0.8×1.2m托盘)(Ast) |
mm |
2230 |
2230 |
2230 |
||||||
|
转弯半径(Wa) |
mm |
1975/ 1565 |
1975/ 1565 |
2040/ 1630 |
||||||
|
性能 |
行走速度(满载/空载) |
km/ h |
3-5 / 3-5 |
3-5 / 3-5 |
3-5 / 3-5 |
|||||
|
起升速度(满载/空载) |
m/ s |
0.13 / 0.23 |
0.13 / 0.23 |
0.13 / 0.23 |
||||||
|
下降速度(满载/空载) |
m/ s |
0.13 / 0.23 |
0.13 / 0.23 |
0.13 / 0.23 |
||||||
|
爬坡度(满载/空载) |
% |
5/7 |
5/7 |
5/7 |
||||||
|
制动 |
电磁式 |
电磁式 |
电磁式 |
|||||||
|
驱动 |
驱动电机功率 |
kW |
1.5 |
1.5 |
1.5 |
|||||
|
起升电机功率 |
kW |
3 |
3 |
3 |
||||||
|
电瓶电压/电容 |
V/ Ah |
24 /280 |
24 /280 |
24 / 280 |
||||||
|
电瓶重量 |
kg |
228 |
228 |
228 |
||||||
|
电瓶尺寸(长×宽×高) |
mm |
650×248×550 |
650×248×550 |
650×248×550 |
||||||
|
电瓶型号 |
工业电瓶 |
工业电瓶 |
工业电瓶 |
|||||||
|
其他 |
驱动控制类型 |
交流 AC |
交流 AC |
交流 AC |
||||||
|
厂商 |
柯蒂斯 CURTIS |
柯蒂斯 CURTIS |
柯蒂斯 CURTIS |
|||||||
|
工作分贝 |
dB (A) |
70 |
70 |
70 |
||||||
|
转向 |
电子转向 |
电子转向 |
电子转向 |
|||||||
