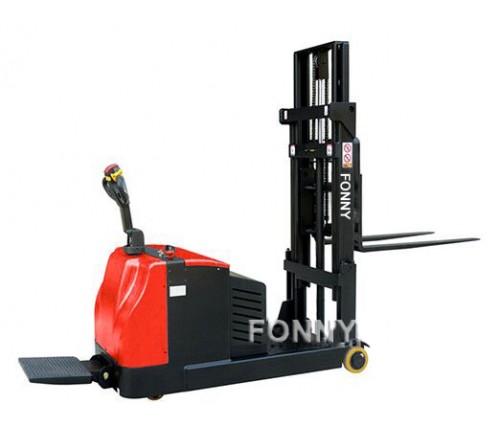

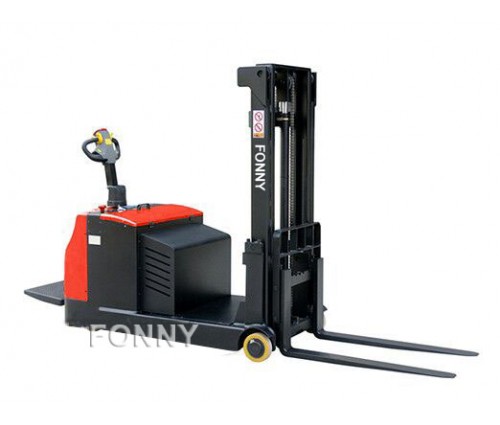

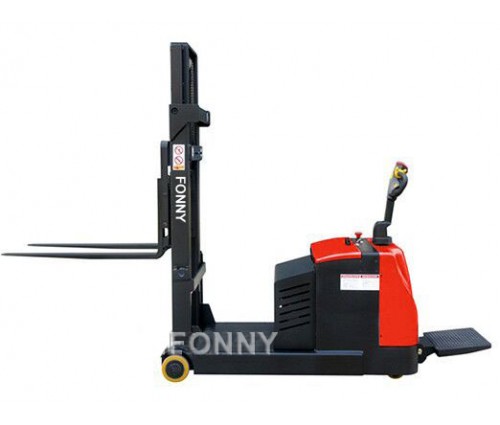

产品描述;
适用:
锻造式货叉,可调节,单面或双面托盘卡板均可适用。
稳定性、可靠性、安全性
高频集成控制系统,行走和提升控制平稳,调速性能优越。
电磁式离合器失电刹车、再生制动、反接制动、坡道防下滑制动等多重制动功能,使操作有效、安全舒适。
驱动位于车架后部,驱动轮可左右旋转90度,低重心、5支点设计,整车稳定性好
车架左右起升连杆采用同步连接,使叉车即使在偏载的情况下也能实现平稳升降。
可拆卸式样安全护臂选件,使司机在作业时有更多的安全防护。
手柄内含无极加速器,线束简洁,系统匹配更完美。
电池欠压保护功能和液压过载保护装置,充分保证叉车工作安全。
驱动减振技术,驱动系统采用独立悬挂式结构,随路面起伏驱动系统自动沉降,保证了驱动轮始终与地面接触,不易出现打滑现象,使得叉车通过性能优越.
标配货叉高度时自动断电功能,既有效节省了电源,也对液压单元提供了保护使其免受过压冲击,有效延长液压单元部件的使用寿命。
舒适性
可折叠式具有缓冲踏板减振功能,操作人员站在踏板有弹性,驾驶更舒适。
人机化操作手柄设计,集成了手柄控制按钮,左右手均可轻松完成操作功能。
手柄与手柄座连接处加装橡胶缓冲垫,减少了驾驭时的碰撞,也增强操作者的操控舒适度。
易维修性
控制器自我诊断系统,通过手持单元解决故障更方便。
全开的机盖,使所有电机和传动、制动、液压装置等维修保养十分方便。
立式驱动单元采用免维护的AC交流电机,无需要更换碳刷及换向器,大大减少维护成本。
CURTIS1230控制器相比串励是控省去了多个接触器(如换向、旁路、再生接触器),大大减少了故障点。
货号 |
单位 |
FN3012-T1 |
FN3012-T2 |
FN3012-T3 |
|
负载能力 |
kg |
1000 |
1500 |
2000 |
|
载荷中心距 |
Q |
mm |
500 |
500 |
500 |
起升高度 |
H3 |
mm |
1600 |
1600 |
1600 |
无负载行驶速度 |
km/h |
5.6 |
5.6 |
5.6 |
|
负载行驶速度 |
km/h |
5.6 |
5.6 |
5.6 |
|
无负载起升速度 |
mm/s |
130 |
130 |
130 |
|
负载起升速度 |
mm/s |
100 |
100 |
100 |
|
无负载爬坡能力 |
% |
8 |
8 |
8 |
|
负载爬坡能力 |
% |
5 |
5 |
5 |
|
整车长度 |
L |
mm |
3095 |
3095 |
3095 |
整车宽度 |
B |
mm |
940 |
940 |
940 |
门架降至低高度 |
H1 |
mm |
2095 |
2095 |
2095 |
门架起升整车高度 |
H4 |
mm |
2366 |
2366 |
2366 |
轴距 |
Y |
mm |
1630 |
1630 |
1630 |
货叉长度 |
mm |
1070 |
1070 |
1070 |
|
货叉外侧宽度可调范围 |
R |
mm |
210-670 |
210-670 |
210-670 |
货叉面宽度 |
mm |
100 |
100 |
100 |
|
货叉降至地面高度 |
S |
mm |
60 |
60 |
60 |
离地间隙 |
mm |
55 |
55 |
55 |
|
不带踏板转弯半径 |
Wa |
mm |
1828 |
1828 |
1828 |
带踏板转弯半径 |
Wa1 |
mm |
2317 |
2317 |
2317 |
直角堆垛通道理论宽度 |
Asts |
mm |
3306 |
3306 |
3306 |
承载轮 |
mm |
210*85 |
210*85 |
210*85 |
|
驱动轮 |
mm |
230*75 |
230*75 |
230*75 |
|
平衡轮 |
mm |
130*55 |
130*55 |
130*55 |
|
车轮类型 |
聚氨酯轮 |
||||
驱动电机类型 |
交流电机 |
||||
功率 |
kw |
1.5 |
1.5 |
1.5 |
|
起升电机类型 |
DC直流电机 |
||||
功率 |
kw |
2.2 |
2.2 |
2.2 |
|
电压 |
V |
24 |
|||
容量 |
AH |
210 |
|||
重量 |
kg |
195 |
货号 |
门架类型 |
货叉升高高度 |
门架降低时高度 |
门架延伸时高度 |
FN3012-H1 |
2级门架 |
2500 |
1735 |
3266 |
FN3012-H2 |
3000 |
1985 |
3766 |
|
FN3012-H3 |
4000 |
2485 |
4766 |
|
FN3012-H4 |
2级门架 |
2500 |
1735 |
3266 |
FN3012-H5 |
3000 |
1985 |
3766 |
|
FN3012-H6 |
4000 |
2485 |
4766 |
|
FN3012-H7 |
2级门架 |
2500 |
1735 |
3266 |
FN3012-H8 |
3000 |
1985 |
3766 |
|
FN3012-H9 |
4000 |
2485 |
4766 |
