•交流驱动系统使整车反应更迅速,控制更精确,运行更平稳,电瓶使用寿命更长。
• 特殊设计的交流驱动电机,提供更强动力。
• 使用电子转向手柄,能有效的降低工作所需的力度和强度。极大减轻转向所需力量,提高驾驶的稳定性和舒适性。

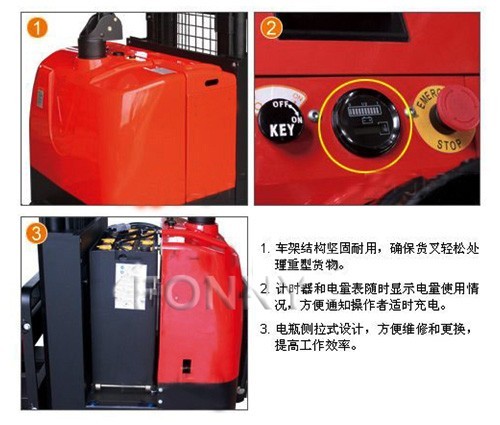

• 车架结构坚固耐用,确保货叉轻松处理重型货物。
• 计时器和电量表随时显示电量使用情况,方便通知操作者适时充电。
• 电瓶侧拉式设计,方便维修和更换,提高工作效率。

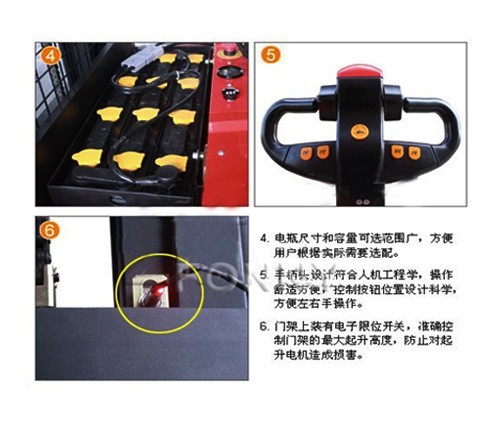

• 电瓶尺寸和容量可选范围广,方便用户根据实际需要选配。
• 手柄头设计符合人机工程学,操作舒适方便,控制按钮位置设计科学,方便左右手操作。
• 门架上装有电子限位开关,准确控制门架的最大起升高度,防止对起升电机造成损害。
• 门架采用槽钢,结构坚固耐用,确保货叉的起升和下降稳定安全。

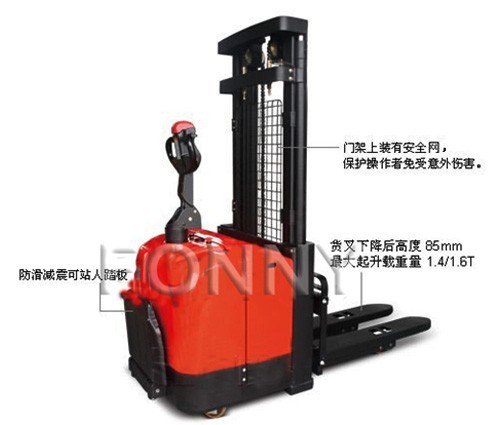

• 门架上装有安全网,保护操作者免受意外伤害。

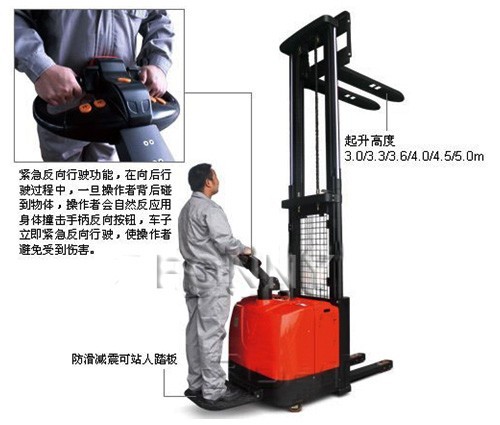

• 紧急反向行驶功能,在向后行驶过程中,一旦操作者背后碰到物体,操作者会自然反应用身体撞击手柄反向按钮,车子立即紧急反向行驶,使操作者避免受到伤害。
操作类型 |
站架式 |
货 号 |
||||||||||
FN3010 |
FN3010 |
FN3010 |
FN3010 |
FN3010 |
FN3010 |
FN3010 |
FN3010 |
FN3010 |
FN3010- |
|||
特征 |
动力单元 |
电动 |
电动 |
电动 |
||||||||
载荷(Q) |
kg |
1500 |
2000 |
2000 |
||||||||
载荷中心距(c) |
mm |
500 |
500 |
500 |
||||||||
轴距(y) |
mm |
1427 |
1427 |
1427 |
||||||||
重量 |
车体自重 |
kg |
720 |
750 |
760 |
|||||||
轮胎 底盘 |
轮胎类型,驱动 |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
聚氨酯/聚氨酯 |
||||||||
驱动轮尺寸 |
mm |
Φ248×75 |
Φ248×75 |
Φ248×75 |
||||||||
承载轮尺寸 |
mm |
Φ84×70 |
Φ84×70 |
Φ84×70 |
||||||||
平衡轮尺寸 |
mm |
Φ115×55 |
Φ115×55 |
Φ115×55 |
||||||||
驱动轮(平衡轮/承载轮数量) |
1D+2B+4L |
1D+2B+4L |
1D+2B+4L |
|||||||||
尺寸 |
门架下降后 |
mm |
1980 |
2135 |
2335 |
2500 |
2050 |
2135 |
2335 |
2135 |
||
自由提升 |
mm |
———— |
———— |
1600 |
||||||||
标配门架起 |
mm |
3000 |
3300 |
3600 |
4000 |
3000 |
3300 |
3600 |
4000 |
4500 |
5000 |
|
门架起升后 |
mm |
3500 |
3800 |
4100 |
4400 |
3560 |
3800 |
4100 |
4500 |
5000 |
5500 |
|
手柄高度 |
mm |
1450/ 1460 |
1450/ 1460 |
1450/ 1460 |
||||||||
支撑腿 |
mm |
80 |
80 |
80 |
||||||||
货叉下降后 |
mm |
85 |
85 |
85 |
||||||||
整车长度(l1) |
mm |
2050 |
2050 |
2105 |
||||||||
到货叉垂直面 |
mm |
900 |
900 |
1140 |
||||||||
整车宽度(b1/ b2) |
mm |
850 |
850 |
957 |
||||||||
货叉尺寸(s/e/l) |
mm |
55/185/1150或1220 |
55/185/1150或1220 |
55/185/1150或1220 |
||||||||
货叉架宽度(b3) |
mm |
700 |
700 |
953 |
||||||||
货叉外宽(固定)(b5) |
mm |
550/680 |
550/680 |
550/680 |
||||||||
支撑腿内宽(b4) |
mm |
265/315/365 |
265/315/365 |
265/315/365 |
||||||||
离地间隙 |
mm |
30 |
30 |
30 |
||||||||
离地间隙(轴距 |
mm |
30 |
30 |
30 |
||||||||
通道宽度(带 |
mm |
2210 |
2210 |
2260 |
||||||||
通道宽度 |
mm |
2180 |
2180 |
2230 |
||||||||
转弯半径(Wa) |
mm |
1990/1580 |
1990/1580 |
2040/1630 |
||||||||
性能 |
行走速度 |
km/h |
3-5/3-5 |
3-5/3-5 |
3-5/3-5 |
|||||||
起升速度 |
m/s |
0.13/0.23 |
0.13/0.23 |
0.13/0.23 |
||||||||
下降速度 |
m/s |
0.13/0.23 |
0.13/0.23 |
0.13/0.23 |
||||||||
爬坡度(满载/ |
% |
7-10 |
7-10 |
7-10 |
||||||||
制动 |
电磁式 |
电磁式 |
电磁式 |
|||||||||
驱动 |
驱动电机功率 |
kw |
1.5 |
1.5 |
1.5 |
|||||||
起升电机功率 |
kw |
3 |
3 |
3 |
||||||||
电瓶电压/电容 |
V/Ah |
24/2*120 |
24/2*120 |
24/2*120 |
||||||||
电瓶重量 |
kg |
228 |
228 |
228 |
||||||||
电瓶尺寸(长× |
mm |
650×248×550 |
650×248×550 |
650×248×550 |
||||||||
电瓶型号 |
工业电瓶 |
工业电瓶 |
工业电瓶 |
|||||||||
其他 |
驱动控制类型 |
交流 AC |
交流 AC |
交流 AC |
||||||||
厂商 |
柯蒂斯 CURTIS |
柯蒂斯 CURTIS |
柯蒂斯 CURTIS |
|||||||||
工作分贝 |
dB(A) |
70 |
70 |
70 |
||||||||
转向 |
电子转向 |
电子转向 |
电子转向 |
