高性能&高可靠

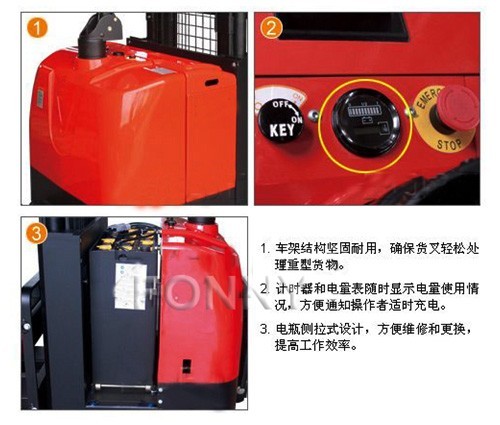

• 车架结构坚固耐用，确保货叉轻松处理重型货物。
• 加装电子转向功能手柄，极大减轻转向所需力量，提高驾驶的稳定性和舒适性，有效的降低工作时所需要的力度和强度
• 交流驱动系统使整车反应更迅速，控制更精确，运行更平稳，电瓶使用寿命更长。
• 最新的交流控制器，质量可靠，性能优异，具有再生制动、反向制动及多种参数可调功能，可使整车的运动性能达到不同作业状态下的最佳状态。
• 高强度车身设计，适合高强度工作场所，使用寿命长。
• 前后车架通过新型的上连杆联接，减少了车辆在行驶过程中的摆动。
更安全

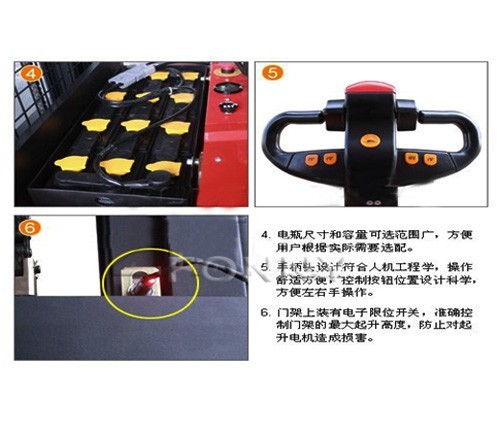

• 门架上装有电子限位开关，准确控制门架的起升高度，防止对起升电机造成损害。
• 门架结构坚固耐用，确保货叉的起升和下降稳定安全。
• 门架上装有安全网，保护操作者免受意外伤害。

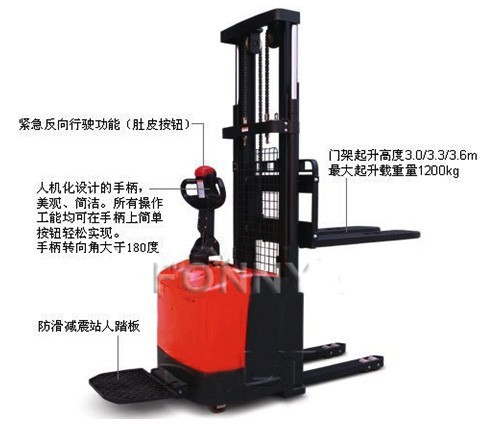

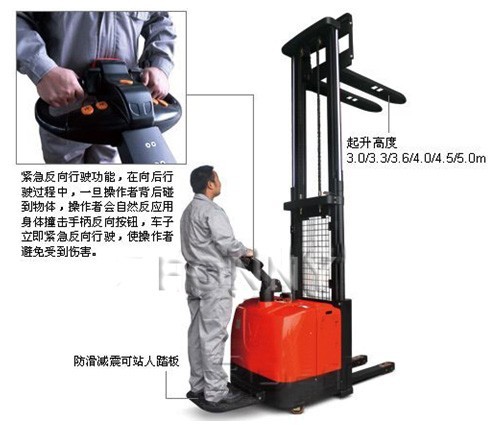

• 紧急反向行驶功能，在向后行驶过程中，一旦操作者背后碰到物体，操作者会自然反应用身体撞击手柄反向按钮，车子立即紧急反向行驶，使操作者避免受到伤害。
• 紧急断电插拔件作为标准配置，只需拉出插拔件就可以切断所有电源，车子立即停止。
• 防滑制动功能，使车子在失控或者斜坡行驶时，防止其下滑。
易操作
• 手柄头设计符合人机工程学，美观、简洁，操作舒适方便，控制按钮位置设计科学，方便左右手操作。
• 较长的操纵手柄，大大降低了转向力，使操纵更轻便。
• 手柄转向角大于180度，整车车身较短，使车子转弯半径较小，增加了操作的灵活度。
• 慢速行驶功能，将手柄处于近垂直状态，行驶速度会自动降低，便于在狭窄空间内实现精确作业。
易维护
• 交流驱动电机，无碳刷，基本无需维修，大大减少维护成本。
• 控制器自我诊断系统，通过手持单元显示故障代码，解决故障更方便。
• 计时器和电量表随时显示电量使用情况，方便通知操作者适时充电。
• 电瓶侧拉式设计，箱盖易开启，方便对蓄电池补充蒸馏水或电解液。方便维修和更换，提高工作效率。
• 电瓶尺寸和容量可选范围广，方便用户根据实际需要选配。
• 直立式电机的使用，使电机、刹车等的检测、维修直接方便，维修性能大大好于横置式电机。
|

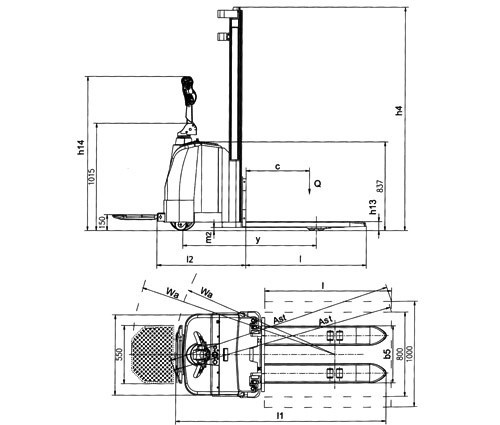

操作类型 |
乘驾式 |
货 号 |
FN3011-H1 |
FN3011-H2 |
FN3011-H3 |
|
|
特性 |
动力单元 |
电动 |
||||
|

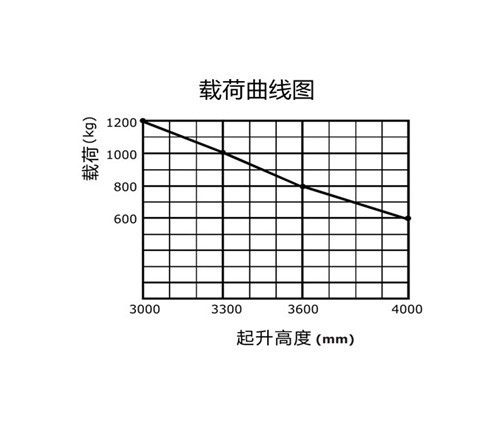

载荷(Q) |
kg |
1200 |
||||
|
载荷中心距(c) |
mm |
600 |
||||
|
轴距(y) |
mm |
1270 |
||||
|
重量 |
车体自重（包含蓄电池) |
kg |
1135 |
|||
|
轮胎 |
轮胎类型，驱动轮/承载轮 |
聚氨酯/聚氨酯 |
||||
|
驱动轮尺寸（直径×宽度） |
mm |
Φ248×75 |
||||
|
底盘 |
承载轮尺寸（直径×宽度） |
mm |
Φ84×70 |
|||
|
平衡轮尺寸（直径×宽度） |
Φ115×55 |
|||||
|
驱动轮，平衡轮/承载轮数量 |
1x+ 2/ 4 |
|||||
|
尺寸 |
门架下降后整车高度(h4) |
mm |
1980 |
2135 |
2335 |
|
|
标配门架起升高度(h3) |
mm |
3000 |
3300 |
3600 |
||
|
门架起升后整车高度 |
mm |
3500 |
3800 |
4100 |
||
|
手柄高度，(h14) |
mm |
1015/ 1450 |
||||
|
支撑腿高度(h8) |
mm |
80 |
||||
|
货叉下降后高度(h13) |
mm |
85 |
||||
|
整车长度(l1) |
mm |
1875 |
||||
|
到货叉垂直面的长度(l2 ) |
mm |
843 |
||||
|
整车宽度(b1/b2) |
mm |
720 |
||||
|
货叉尺寸s/e/l |
mm |
55/185/1150 或 1220 |
||||
|
货叉架宽度b3 |
mm |
700 |
||||
|
货叉外宽(固定)(b5) |
mm |
550/ 600/ 650 |
||||
|
支撑腿内宽(b4) |
mm |
265/ 315/ 365 |
||||
|
离地间隙，满载，门架处(m1) |
mm |
30 |
||||
|
离地间隙，轴距中心处(m2) |
mm |
30 |
||||
|
通道宽度，带1.0×1.2m托盘(Ast ) |
mm |
2160 |
||||
|
通道宽度，带0.8×1.2m托盘(Ast ) |
mm |
2130 |
||||
|
转弯半径(Wa) |
mm |
1935/ 1525 |
||||
|
性能 |
行走速度，满载/空载 |
km/ h |
3-5 / 3-5 |
|||
|
起升速度，满载/空载 |
m/ s |
0.13 / 0.23 |
||||
|
下降速度，满载/空载 |
m/ s |
0.13 / 0.23 |
||||
|
爬坡度，满载/空载 |
% |
5/7 |
||||
|
制动 |
电磁式 |
|||||
|
驱动 |
驱动电机功率 |
kW |
1.5 |
|||
|
起升电机功率 |
kW |
3 |
||||
|
电瓶电压/电容 |
V/ Ah |
24 /210 |
||||
|
电瓶重量 |
kg |
200 |
||||
|
电瓶尺寸，长/宽/高 |
mm |
650/ 200/ 575 |
||||
|
电瓶型号 |
工业电瓶 |
|||||
|
其他 |
驱动控制类型 |
交流 AC |
||||
|
厂商 |
柯蒂斯 CURTIS |
|||||
|
工作分贝 |
dB (A) |
70 |
||||
|
转向 |
电子转向 |
|||||
