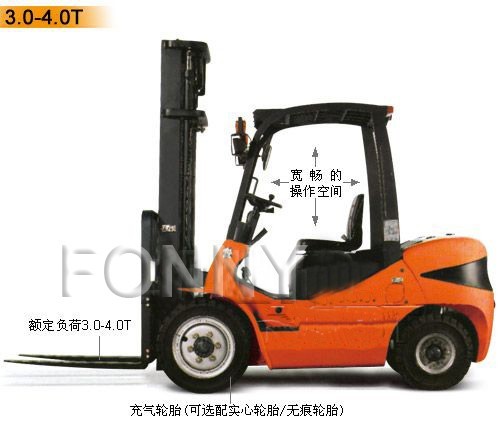

·整车外观造型美观大方，采用人机工程设计，操作舒适、安全、高效。技术性能方面能够满足国内、外不同客户的需求。采用可调节式的方向盘和座椅，各操纵系统合理布局，充分体现人机工程原理，降低操作者的劳动强度。发动机全浮式减震装置，转向桥弹性连接，低扭矩转向器使原地转向更轻松；悬浮式高强度内置隔热隔音材料的整体式机罩，底板操作空间简洁宽敞，保障了整机操作的舒适性。
散热系统
·散热系统采用大容量管带式散热器、优化的散热通道，进一步提高整车的散热能力，确保发动机可靠工作。
液压系统
·液压系统采用岛津多路阀和齿轮泵，软、硬管合力布局；能够大大减小油压，改善门架的升降、倾斜等功能。能更好的确保密封性能，使整车更加安全、稳定、可靠。
传动系统
·传动系统配置中南、绍齿传动等品牌，驱动桥配置安庆车桥、华晨机械等品牌，性能成熟，质量可靠。
电气系统
·电气系统采用线束和防水接插件，多道保险丝布置，确保电路系统的安全性和稳定性，整个电路系统集成板设计，便于维修和保养。
门架
·门架宽视野设计，操作灵敏度高和起步平稳，灵活的转向和较小的转弯半径，保障整机可控、灵活、轻便及高效的作业；起升油缸带缓冲装置，管路系统设置安全设置，即使管路破裂也不会造成门架或货物失控，出厂前安全指标检测，确保整机的安全性。
选配
·实心轮胎/无痕轮胎 ·液化石油气瓶 ·双空气滤清器/油滤过滤器 ·挡风玻璃
·前双轮轮胎 ·卷管器 ·尾气颗粒净化装置 ·蓄电池充电器
·侧移/内置式侧移 ·管路和多路阀选配 ·驾驶室 ·LED报警器
·特殊尺寸的货叉 ·高位排气管 ·暖风机 ·特殊颜色
·格拉姆座椅/悬浮座椅 ·二级/三级全自由门架 ·空调 ·宽挡货架和差架体
·座椅扶手 ·灭火器 ·F系列测仪器 ·侧移调距叉
·软抱夹 ·推拉器 ·纸卷夹
|
产品 |
货号 |
FN2020-1 |
FN2020-2 |
FN2020-3 |
FN2020-4 |
FN2020-5 |
FN2020-6 |
FN2020-7 |
FN2020-8 |
|
额定起重量 |
kg |
2000 |
2500 |
3000 |
2000 |
2500 |
3000 |
3500 |
4000 |
|

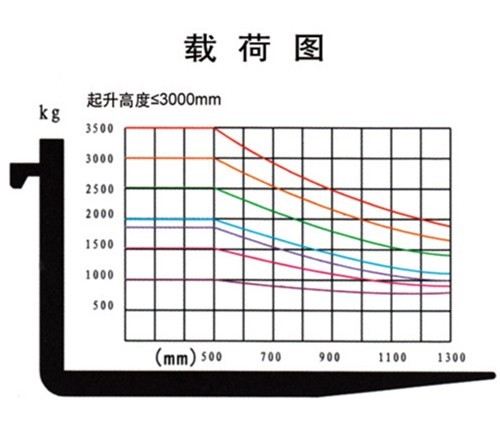

载荷中心距 |
mm |
500 |
|||||||
|
起升高度(h3) |
mm |
3000 |
|||||||
|
自由起升高度(h2) |
mm |
160 |
165 |
160 |
165 |
170 |
|||
|
单个货叉规格(L×W×T) |
mm |
1070×122×40 |
1070×125×45 |
1070×122×40 |
1070×125×45 |
1070×125×50 |
1070×150×50 |
||
|
|
mm |
250/1040 |
250/1100 |
250/1040 |
250/1100 |
260/1100 |
300/1100 |
||
|
前/后 |
Deg |
6º/12º |
|||||||
|

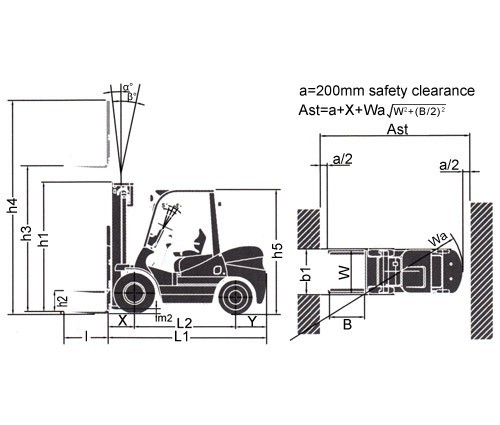

前悬距(X) |
mm |
460 |
460 |
485 |
485 |
460 |
485 |
485 |
500 |
|
后悬距(Y) |
mm |
460 |
495 |
520 |
460 |
495 |
520 |
585 |
535 |
|
离地间隙(门架处)(m2) |
mm |
125 |
125 |
140 |
125 |
125 |
140 |
140 |
150 |
|
长度(不带货叉)(L1) |
mm |
2510 |
2545 |
2685 |
2510 |
2545 |
2685 |
2750 |
2915 |
|
宽度(b1) |
mm |
1150 |
1210 |
1150 |
1210 |
1210 |
1410 |
||
|
门架不起升高度(h1) |
mm |
2010 |
2075 |
2010 |
2075 |
2150 |
2260 |
||
|
门架起升高度(带挡货架)(h4) |
mm |
4020 |
4140 |
4020 |
4040 |
4150 |
|||
|
护顶架高度(h5) |
mm |
2095 |
2120 |
2095 |
2120 |
2130 |
|||
|
转弯半径(Wa) |
mm |
2180 |
2250 |
2430 |
2180 |
2250 |
2430 |
2450 |
2600 |
|
直角通道宽度 |
mm |
1940 |
2010 |
2140 |
1940 |
2010 |
2140 |
2160 |
2580 |
|
运行(空载) |
km/h |
19 |
20 |
||||||
|
起升(满载) |
mm/s |
510 |
410 |
510 |
410 |
380 |
360 |
||
|
下降(满载) |
mm/s |
450 |
425 |
||||||
|
牵引力(满载/空载) |
KN |
17/15 |
19/17 |
17/15 |
|||||
|
爬坡度(空载) |
% |
20 |
18 |
||||||
|
前 |
7.00-12-12PR |
28×9-15-14PR |
7.00-12-12PR |
28×9-15-14PR |
250-15-16PR |
||||
|
后 |
6.00-9-10PR |
6.50-10-10PR |
6.00-9-10PR |
6.50-10-10PR |
6.50-10-10PR |
||||
|
前 |
mm |
970 |
1000 |
970 |
1000 |
1154 |
|||
|
后 |
mm |
980 |
|||||||
|
轴距(L2) |
mm |
1600 |
1700 |
1600 |
1700 |
1900 |
|||
|
自重 |
kg |
3450 |
3620 |
4310 |
3450 |
3620 |
4310 |
4750 |
5100 |
|
满载(前) |
kg |
4690 |
5260 |
6290 |
4690 |
5260 |
6290 |
7090 |
7830 |
|
满载(后) |
kg |
760 |
860 |
1020 |
760 |
860 |
1020 |
1160 |
1270 |
|
空载(前) |
kg |
1550 |
1630 |
1940 |
1550 |
1630 |
1940 |
2140 |
2300 |
|
空载(后) |
kg |
1900 |
1990 |
2370 |
1900 |
1990 |
2370 |
2610 |
2800 |
|
电压/容量 |
V/Ah |
12/90 |
|||||||
|
型号 |
&, amp;, amp;, lt;, /FONT> |
C240-PKJ20(EuII/EuIII) |
4TNE92(EuIII) |
4TNE98(EuIII) |
|||||
|
制造商 |
ISUZU |
YANMAR |
YANMAR |
||||||
|
额定功率/转速 |
34.6kw/2500rpm |
33kw/2450rpm |
42.1kw/2300rpm |
||||||
|
扭矩/转速 |
139N.m/1800rpm |
150N.m/1600rpm |
186-206N.m/1700rpm |
||||||
|
气缸数量 |
4 |
4 |
4 |
||||||
|
缸径×行程 |
86×102mm |
92×110mm |
98×110mm |
||||||
|
排气量 |
2.369L |
2.659L |
3.318L |
||||||
|
燃油箱容积 |
60L |
70L |
60L |
70L |
|||||
|
制造商 |
China |
||||||||
|
型号 |
液力（机械） |
||||||||
|
挡位(前/后) |
1/1（2/2） |
||||||||
|
工作压力 |
Mpa |
17.5 |
|||||||
